Траверса ТМ-15
Траверсы ТМ-15 изготавливается согласно типового проекта 3.407.1-143.8.15
Изготовленная из особой углеродистой стали, траверса ТМ-15 предназначается для выполнения крепления соответствующего провода в процессе монтажа опор воздушных линий электропередач (10кВ). Специальное покрытие (лак БТ-577 битумный) делает траверсу устойчивой к воздействию коррозии.
Крепление траверсы на стойке СВ105 невозможно без применения хомута Х-1, при креплении на стойку СВ110 – не обойтись без хомута Х-42. Заказ и поставка нужных хомутов выполняются отдельно.
Габариты изделия: 1000х320х485мм.

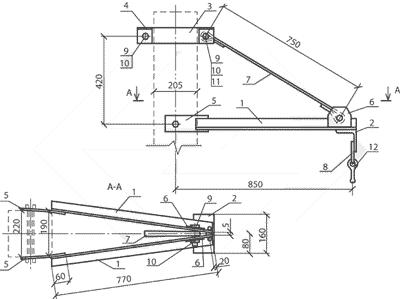

Спецификация траверсы ТМ-15
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 50х50х5 |
2 |
18,5 |
|
2 |
Уголок 100х100х8 |
1 |
|
|
3 |
Полоса 6х70 |
2 |
|
|
4 |
Полоса 6х50 |
4 |
|
|
5 |
Полоса 8х80 |
2 |
|
|
6 |
Полоса 6х100 |
2 |
|
|
7 |
Круг 10 |
1 |
|
|
8 |
Петля |
1 |
|
|
9 |
Болт М20х80 |
3 |
|
|
10 |
Гайка М20 |
4 |
|
|
11 |
Шайба М20 |
2 |
|
|
12 |
Серьга СРС-7-16 |
4 |
