Траверса ТМ-16
Траверсы ТМ-16 изготавливается согласно типового проекта 3.407.1-143.8.16
Крепление провода при проведении установки опор ВЛ электропередач 10кВ обеспечивает траверса ТМ-16, которая изготавливается из особого материала – углеродистой стали и имеет специальное антикоррозийное покрытие, при нанесении которого на поверхность используется лак битумный (марка БТ-577).
Для того, чтобы закрепить траверсу на стойке необходим соответствующий крепёжный хомут. Стойка СВ105 требует применения хомута Х-1, стойка СВ110 – хомута Х-42. Хомут, при помощи которого траверса крепится к стойкам необходимо заказывать отдельно.

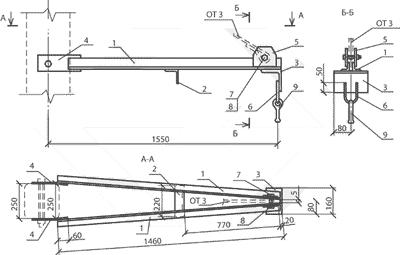

Спецификация траверсы ТМ-16
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 50х50х5 |
2 |
18,3 |
|
2 |
Уголок 50х50х5 |
1 |
|
|
3 |
Уголок 100х100х8 |
1 |
|
|
4 |
Полоса 8х80 |
2 |
|
|
5 |
Полоса 6х100 |
2 |
|
|
6 |
Петля |
1 |
|
|
7 |
Болт М20х80 |
1 |
|
|
8 |
Гайка М20 |
2 |
|
|
9 |
Серьга СРС-7-16 |
1 |
